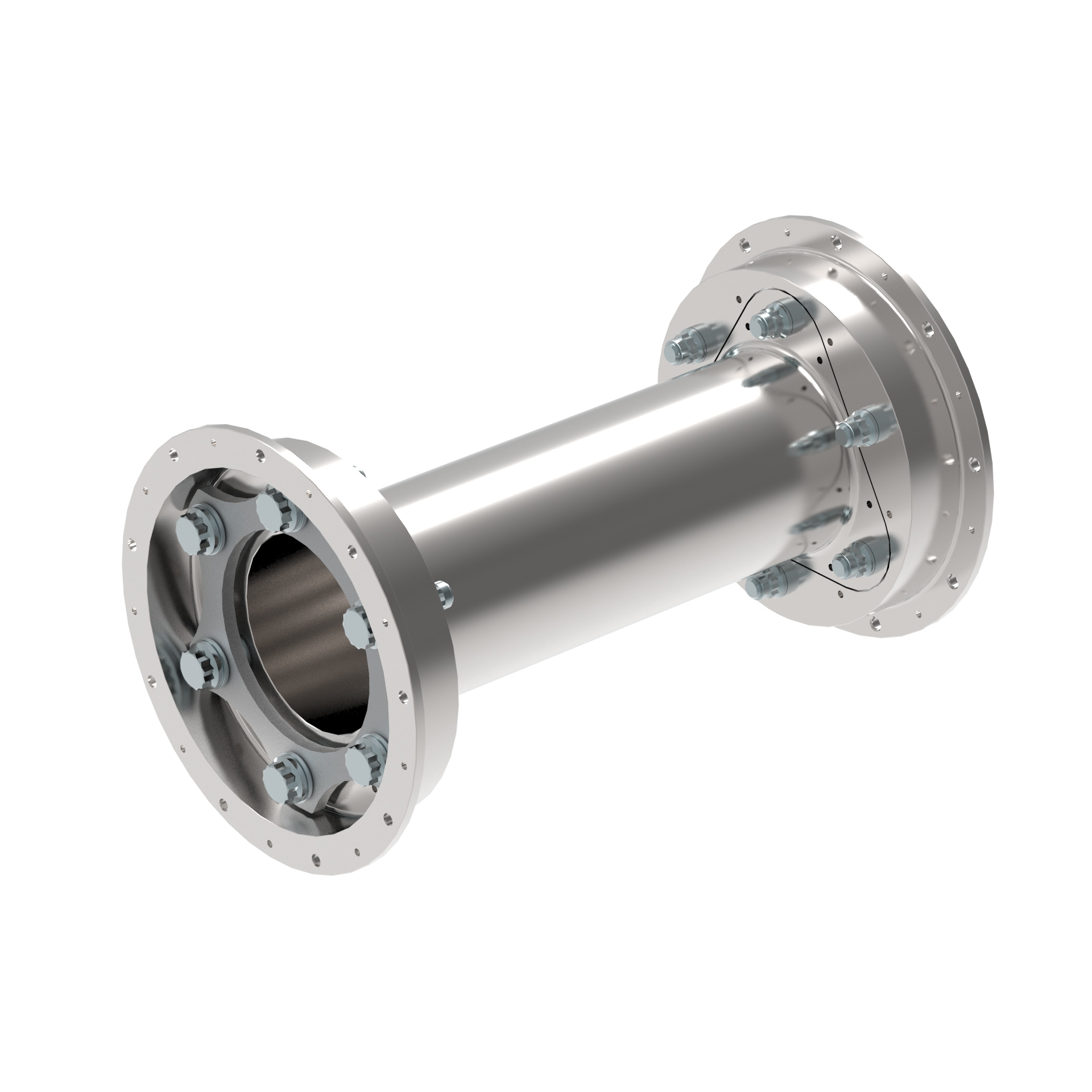

H-ME

過負荷トルクが必要なターボ機器用
高性能コプレーナカップリング

ジョン･クレーンのメタストリーム H-MEカップリングは、1つのカップリングに2つの技術を組み込んで、より高い操作効率と信頼性を向上させることにより、過負荷トルクが必要な API 671アプリケーションで最適な耐荷重を提供します。この先進的な設計は、予期しない過負荷状態に起因する定格トルクの2倍まで耐えることができます。

特長

カリフォルニア州法：プロポジション６５警告について（英語）
大ハブボア径対応
組立済トランスミッションユニット
信頼性の高いステンレス鋼製フレキシブルメンブレンデザイン

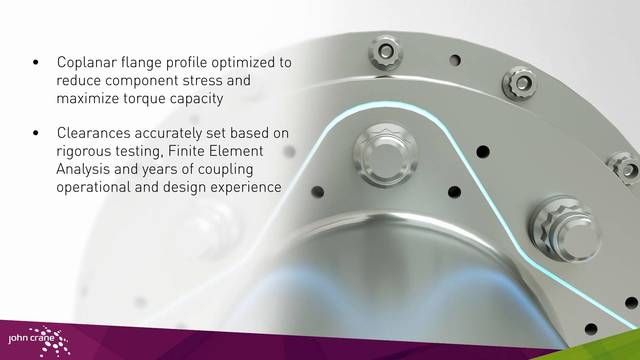

トルク過負荷機能でメンブレンとボルトを保護
低質量、低オーバーハングモーメント
シュラウドボルトオプション
長さ方向調整が必要な場合、調整シム
API 671 (ISO 10441) 適合
ATEX 適合

パラメーター

最大シャフト径	19.5" / 500mm
連続時最大トルク	235.6 kNm / 2,085 lb. in.x10³
過負荷時最大トルク	400.6 kNm / 3,545 lb. in.x10³
最高周速	26,000 rpm
温度	-55°C ～ 200 °C / -67°F ～ 392°F

推奨アプリケーション

ターボコンプレッサー機器
ガスタービン
スチームタービン
発電機セット
船舶用主力推進タービン
